Pengaman Lampu Halogen Kendaraan 12V/100Watt

Jenis Lampu Halogen

Lampu Halogen apapun jenis dan typenya terdiri dari kawat Filamen dan gas Halogen, sayang sekali lampu halogen mudah sekali putus/terbakar disaat kita menghidupkannya atau menyentuh bagian atas lampu halogen.

Semua ini disebabkan terutama oleh konsumsi arus yang besar dilampu tersebut, selama permulaan pemanasan sampai dicapainya suhu kerja normal pada filamen dalam gas berhalogen. Dan mudahlah kita pahami bahwa pemanasan yang terlalu cepat didalam lampu adalah penyebab utama melelehnya filamen yang tipis dikarenakan oleh efek suhu yang mendadak tinggi.

Oleh sebab itu diperlukan suatu rangkaian elektronik yang berfungsi untuk membatasi arus selama fase pemanasan, dengan kata lain pemanasan secara perlahan/bertahap.

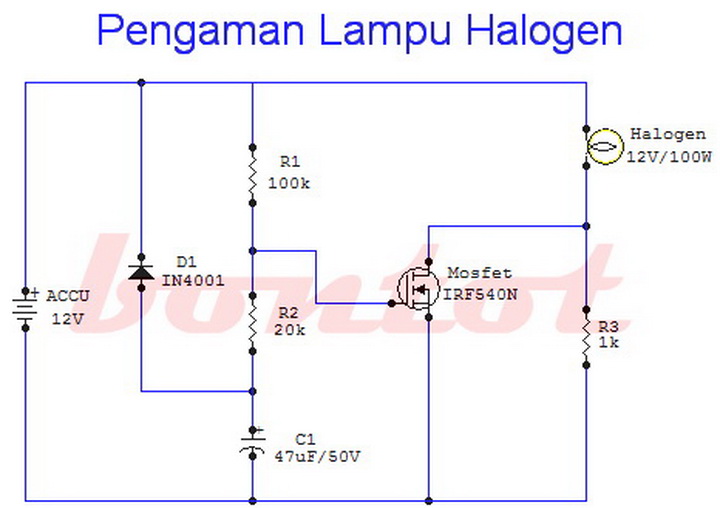

Berikut ini skema rangkaian pengaman lampu halogen :

klik untuk perbesar

urutan kaki mosfet

Diagram rangkaian memperlihatkan bahwa C1 dimuati sampai setinggi tegangan battery dengan sarana R1 dan R2, yang akan mengakibatkan Mosfet menghantar dengan perlahan. Sehingga pemanasan filamen pada lampu halogen berjalan bertahap.

Sekian Semoga Bermanfaat...!!!
